脈沖型運動控制器
泛用運動控制
DVP10PM00M
2/3/4/5/6軸直線插補運動控制
高精度PWM 200kHz輸出，分辨率達0.3%
8組高速捕捉 (修標、測頻)、比較輸出、對標遮沒 (制袋應用）功能
▲ 24點I/O主機，最大擴展I/O至256點
▲ 程序容量：64k steps / 數據寄存器：10k words
▲ 優異的PLC處理速度，LD：0.1375μs，MOV：2.1μs
▲ 內建RS-232與RS-485通訊端口，兼容標準MODBUS ASCII/RTU通訊協議
運動控制功能
▲ 高速脈沖輸出：內建6組A/B相脈沖輸出
▲ 內建6組高速計數器及硬件數字濾波器供計數應用
▲ 單軸運動控制功能 (1段速、2段速、手搖輪輸入)
▲ 電子齒輪功能
專業運動控制

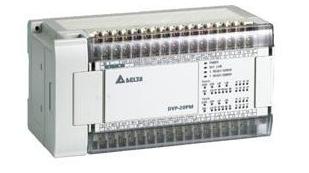

DVP20PM00D/M
兼容G-code/ M-code，3軸直線/ 圓弧/ 螺旋插補運動控制
支持電子凸輪功能 (2048點) 及飛剪、追剪應用，是運動控制主機，也是擴展模塊
▲ 16點I/O 主機，最大擴展I/O 至512 點
▲ 程序容量：64k steps / 數據寄存器：10k words
▲ 內建RS-232與RS-485通訊端口，兼容標準MODBUS ASCII/RTU通訊協議
運動控制功能
▲ 內建A/B相差動訊號輸出：2組 (DVP20PM00D) / 3組 (DVP20PM00M)，最高差動輸出頻率500kHz
▲ 支持手搖輪直接輸入
▲ 單軸運動控制功能 (1段速、2段速、手搖輪輸入)
▲ 電子齒輪功能 |
